1Materiaal: 42CrMo4, 40Cr, CK45,ST52, 20MnV6
2. ISO9001:2008
3. Volledige vervaardigde apparatuur
4. Voorwaarde: Gekroomd, Verdoofd/gehard, Inductie gehard, Q/T Inductie gehard
5Toepassing: mijnbouwmachine-industrie, textiel/drukindustrie enzovoort
Detaille beschrijving
1.CHEMISCHE SAMENSTELING
|
Materiaal
|
C%
|
Mn%
|
Si%
|
S%
|
P%
|
V%
|
Cr%
|
|
Ck45
|
0.42-0.50
|
0.50-0.80
|
0.04
|
0.035
|
0.035
|
|
|
|
ST52
|
0.22
|
1.6
|
0.55
|
0.035
|
0.04
|
|
|
|
20MnV6
|
0.16-0.22
|
1.30-1.70
|
0.10-0.50
|
0.035
|
0.035
|
0.10-0.20
|
|
|
42CrMo4
|
0.38-0.45
|
0.60-0.90
|
0.15-0.40
|
0.03
|
0.03
|
|
0.90-1.20
|
|
40Cr
|
0.37-0.45
|
0.50-0.80
|
0.17-0.37
|
|
|
|
0.80-1.10
|
2.MECHANISCHE eigenschappen
|
Materiaal
|
T.S. N/MM2
|
Y.S. N/MM2
|
E% ((MIN)
|
CHARPY
|
Voorwaarde
|
|
CK45
|
610
|
355
|
15
|
> 41J
|
NORMALIZE
|
|
CK45
|
800
|
630
|
20
|
> 41J
|
Q + T
|
|
ST52
|
500
|
355
|
22
|
|
NORMALIZE
|
|
20MnV6
|
750
|
590
|
12
|
> 40 J
|
NORMALIZE
|
|
42CrMo4
|
980
|
850
|
14
|
> 47J
|
Q + T
|
|
40Cr
|
1000
|
800
|
10
|
|
Q + T
|
3. VERKOPINGSVORMEN
met een breedte van niet meer dan 15 mm
4. CHROMDICHT
20 tot en met 30 micron
5. oppervlaktebuigzaamheid
Ra≤0,2 micron en Rt≤2 micron
6Tolerantie op de dag.
ISO f7 op de diameter
7.OVALITY
De helft van de tolerantie ISO f7
8. Rechtvaardigheid
≤ 0,2 MM/M

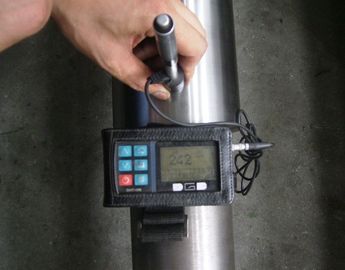

9. HARDHEID VAN HET VELD
850-1150HV (Vickers 100 g)
10.COHESIE
Geen scheuren, breuken of loslopen na thermische schok ((opwarmen tot 300 graden Celsius en afkoelen
in water)
11.POROSITY
Test volgens ISO 1456/1458 en evaluatie van het resultaat volgens ISO 4540 rating 8-10
12 KORROSIE-WEERSTENDHEID
Test in natuurlijke zoutsproei volgens ASTM B 117-72 uur
Evaluatie van de resultaten volgens ISO 4540 RATING 7-10
13. WELDABILITY
- Goed.

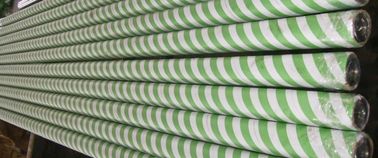

14Verpakking
Anti-roest olie die op het materiaal moet worden aangebracht en elke staaf in een papieren hoes moet worden verpakt
15. GESCHETTING
Alle certificaten met betrekking tot materiaalwarmtebehandeling en plating zijn vereist
Uw bericht moet tussen de 20-3.000 tekens bevatten!
